Filtr Ayater serii 9901 został zaprojektowany tak, aby zapewniać spójny,-wysoki poziom ochrony układów hydraulicznych i płynów smarujących we wszystkich zastosowaniach przemysłowych, nawet w trudnych warunkach pracy. Dzięki wyjątkowej skuteczności filtracji, niskiemu spadkowi ciśnienia i wydłużonej żywotności filtr ten zapewnia skuteczne usuwanie cząstek stałych i substancji koloidalnych z płynu, utrzymując optymalną czystość płynu i zapobiegając przedwczesnemu zużyciu elementów układu.
Odporność na wysokie ciśnienie: Maksymalne ciśnienie robocze do 414 barów (6000 psi) dla przyłączy kołnierzowych SAE J51 kod 62 i 400 barów (5800 psi) dla przyłączy kołnierzowych dzielonych ISO 6162, odpowiednie do-wysokociśnieniowych układów hydraulicznych.
Doskonała skuteczność filtracji: ₓ(C) Większe lub równe 1000 w oparciu o normę ISO 16889, zapewniające dokładne usunięcie zanieczyszczeń w celu kontroli poziomu zanieczyszczeń płynów.
Duża przepustowość: Obsługuje przepływy do 910 l/min (250 gal/min US), spełniając wymagania systemów cyrkulacji płynów o-dużej objętości.
Szerokie możliwości dostosowania temperatury: Działa w temperaturach od -29 stopni (-20 stopni F) do 120 stopni (250 stopni F); maksymalnie 60 stopni (140 stopni F) dla płynów HWCF lub wody i glikolu.

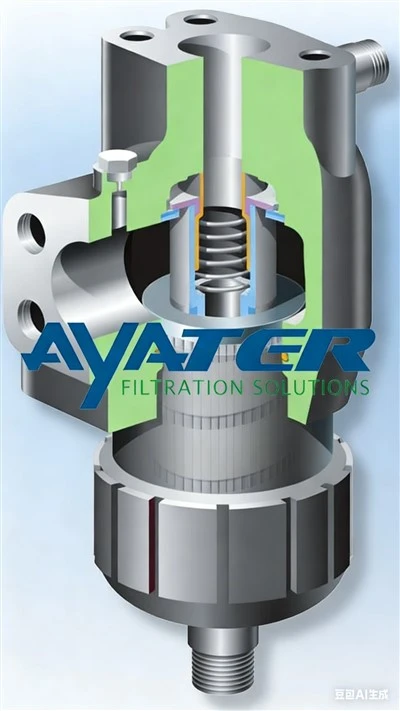

Trwała konstrukcja: Głowica i pokrywa z żeliwa sferoidalnego w połączeniu z rurą stalową zapewniają doskonałą wytrzymałość mechaniczną i odporność na korozję.
Projekt inny niż-obwodnica: Eliminuje obejście niefiltrowanego płynu, zapewniając, że cały płyn przejdzie przez element filtrujący w celu spójnego oczyszczenia.
|
Kategoria parametrów |
Szczegóły specyfikacji |
|
Oceny ciśnienia |
- Maksymalne ciśnienie robocze: 414 barów (6000 psi) (kod SAE J51 62); 400 barów (5800 psi) (ISO 6162) - Ciśnienie zmęczeniowe: 207 barów (3000 psi) (1 milion cykli, zgodnie z NFPA T2.6.1 R2-2001 Cat C/90) - Typowe ciśnienie rozrywające: 1035 barów (15 000 psi) – Ciśnienie zapadania się elementu filtrującego: 207 bar (3000 psid) |
|
Przepływ i spadek ciśnienia |

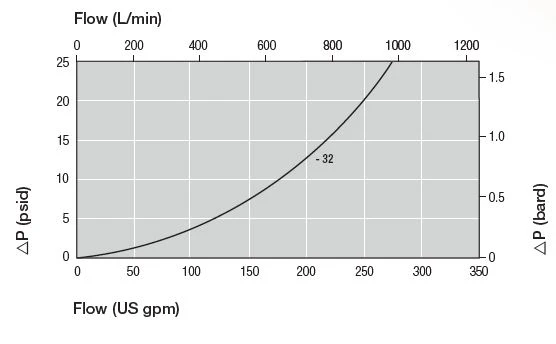

- Maksymalny przepływ: 910 l/min (250 US gpm) - Ustawienie ciśnienia wskaźnika: 7 barów (100 psid) - Spadek ciśnienia w obudowie: proporcjonalny do ciężaru właściwego płynu (w oparciu o płyn o stężeniu 0,9 SG) |
|
Kompatybilność płynów |
Kompatybilny z olejami naftowymi, większością glikoli wodnych, emulsjami-wodnych olejów i syntetycznymi płynami hydraulicznymi/smarującymi |
|
Zakres temperatur |
- Standard: -29 stopni (-20 stopni F) do 120 stopni (250 stopni F) – HWCF/glikole wodne: maks. 60 stopni (140 stopni F) |
|

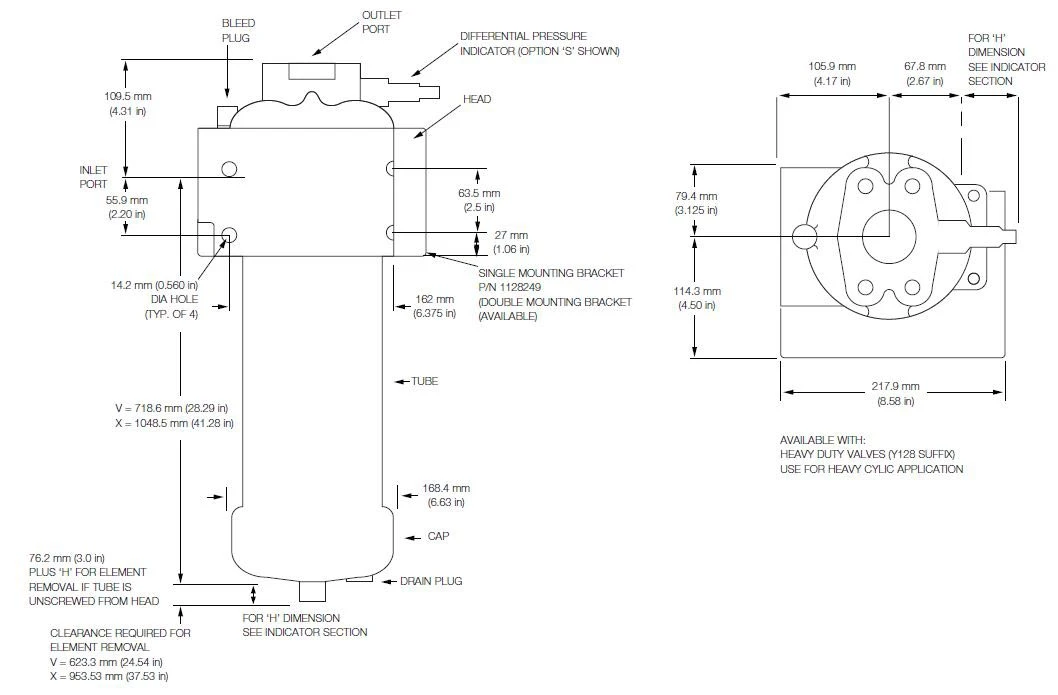

Wymiary obudowy (nominalne) |
- Rozmiar portu: 2" - Długość (typ V-): 718,6 mm (28,29 cala) - Długość (typ X-): 1048,5 mm (41,28 cala) - Prześwit na demontaż elementu (typ V-): 623,3 mm (24,54 cala); (typ X-): 953,53 mm (37,53 cala) |
Filtr wysokociśnieniowy-Ayater serii 9901 jest szeroko stosowany w:
Przemysł naftowy i chemiczny: Filtracja płynów hydraulicznych w urządzeniach do ekstrakcji, rafinacji i przetwarzania chemicznego ropy naftowej.
Metalurgia: Ochrona układów hydraulicznych w walcowniach, maszynach do ciągłego odlewania i urządzeniach smarujących ciężkich maszyn metalurgicznych.

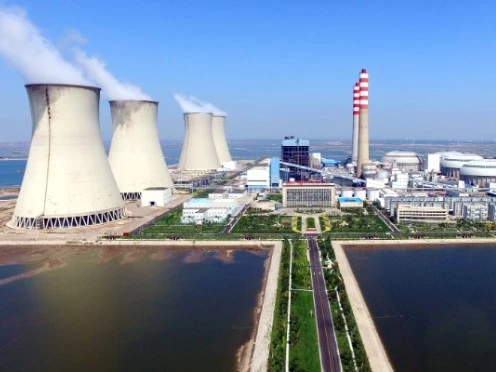

Wytwarzanie energii: Oczyszczanie oleju smarowego i płynu hydraulicznego w elektrowniach cieplnych i jądrowych (np. systemy smarowania turbin, systemy kontroli prędkości).
Ciężka maszyna: Filtracja układów hydraulicznych sprzętu budowlanego, maszyn górniczych i morskich urządzeń dźwigowych (np. dźwigów okrętowych, wciągarek kotwicznych).
Instalacja: Przed uruchomieniem upewnić się, że obudowa filtra jest wyposażona w element filtrujący; wszystkie porty wskaźnika różnicy ciśnień muszą być uszczelnione (użyj dostarczonej plastikowej zatyczki transportowej lub zaślepki, jeśli nie jest zainstalowany żaden wskaźnik).
Wymiana elementu: Aby monitorować czas wymiany, należy zapoznać się ze współczynnikami spadku ciśnienia elementu (psid/US gpm):
Elementy o długości 26 cali: CP (0,10), CS (0,035), CT (0,03)
Elementy o długości 39 cali: CP (0,06), CS (0,025), CT (0,02)
Korekcja spadku ciśnienia: Dla płynów innych niż 32 cSt (150 SUS) i 0,9 SG, pomnóż obliczony spadek ciśnienia przez (nowa lepkość/32) × (nowa SG/0,9).
Kontrola pieczęci: Regularnie sprawdzaj uszczelki fluorowęglowe lub nitrylowe pod kątem zużycia, aby zapobiec wyciekom płynu; wymienić uszczelki w przypadku wykrycia uszkodzeń.
Aby zakupić więcej podobnych modeli filtrów lub zapytać o możliwość dostosowania, prosimy o kontakt z firmą Ayater Filtration. Dostępne modele obejmują:
Modele mieszkań: HZ9901E32XW1, HZ9901E32VW1, HZ9901G32XW1, HZ9901G32VW1
Modele elementów filtrujących: HC9901F3939 (z uszczelkami fluorowęglowymi), HC9901H3939 (z uszczelkami nitrylowymi)
Modele wskaźników różnicy ciśnień: RCZ090Z (opcje A218M, A218R, A219D, 778N, 861C, 771B)
Zaślepka: HC9000A104Z (do użytku bez wskaźnika różnicy ciśnień)
